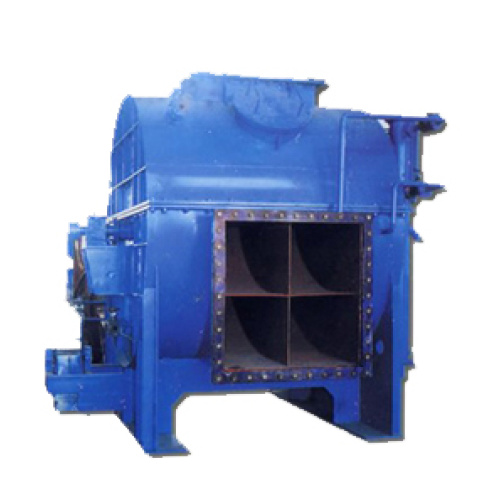

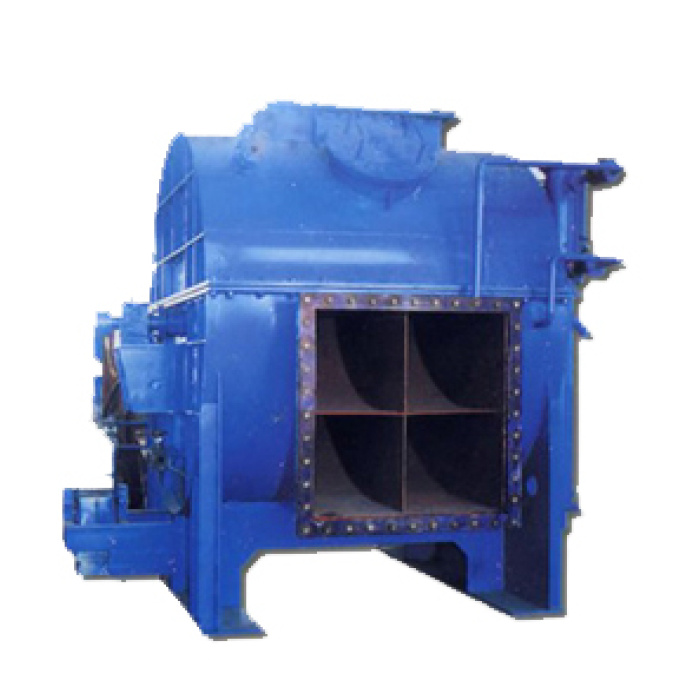

Проверка водяного уплотнения SF645W-0.1

Модель продукта: SF645W-0.1 SF645W-0,06

Технические характеристики продукта: 900x900, 1000x1000, 1200x1200, 1800x1800

Номинальное давление: 0,06 МПа, 0,10 МПа

Применимая температура: ≤ 100 ℃

Применимая среда: газ угля и газ, содержащий дымовой газ

2 、 Структура и принцип работы

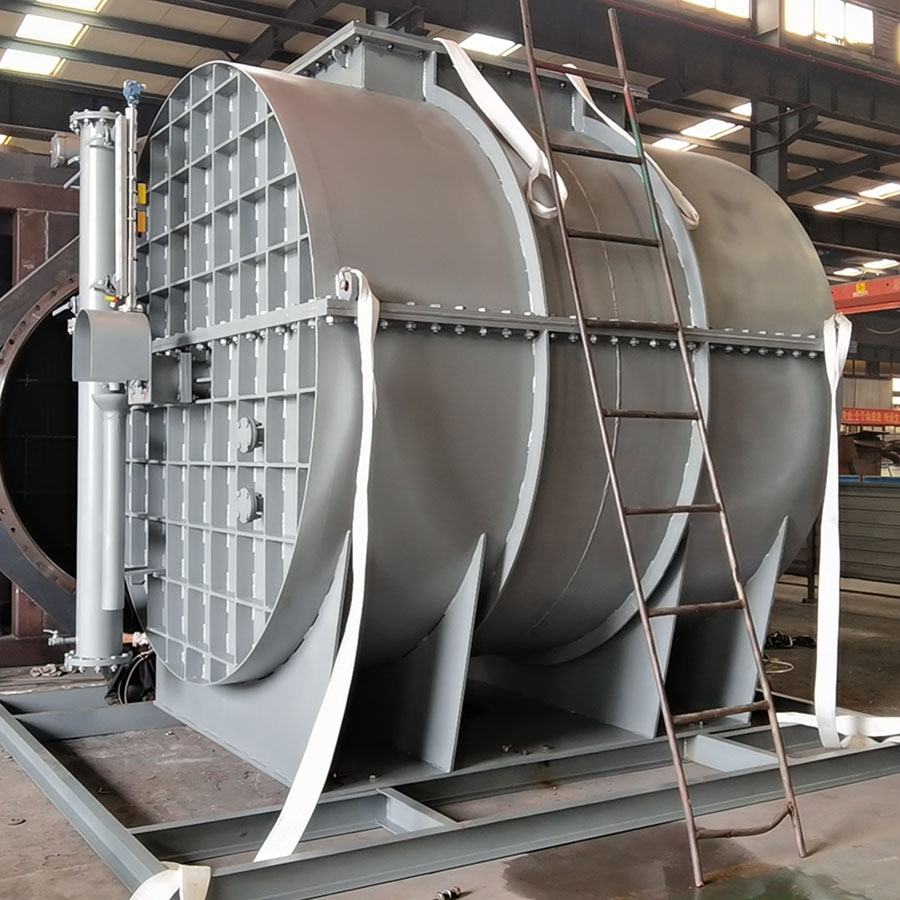

Клапан контрольного уплотнения водяного уплотнения в основном состоит из корпуса клапана резервуара, дымовой трубы, дугообразной пластины клапана, вала клапана, регулятора уровня жидкости, тревоги на уровне жидкости, рычага рокера, соединительного стержня, электромагнитного клапан, фильтр уменьшения давления воздуха и т. Д. Когда клапан контрольного уплотнения в водяном уплотнении закрыт, дугообразная пластина клапана приводится в движение двойным пневматическим приводным устройством, чтобы повернуть 110 градусов вокруг оси клапана, так что край дуги- Клапанская пластина полностью проникает в воду. В то же время дымовая труба покрыта внутри дугообразной пластины клапана, чтобы блокировать газовый канал от нижнего уровня до уровня воды, достигая эффекта водяного уплотнения. Когда открывается клапан контрольного уплотнения водяного уплотнения, дугообразная пластина клапана вращается от поверхности воды, а газовый трубопровод не является беспрепятственным, то есть клапан открывается. Открытие и закрытие клапана проверки водяного уплотнения связана с трехсторонним переключающим клапаном. Когда устройство восстановления газа преобразователя работает над восстановлением газа, клапан бабочки (основной клапан) на стороне восстановления трехстороннего переключающего клапана открывается, а клапан контрольного уплотнения водяного уплотнения открывается соответствующим образом; Когда качество газа не соответствует стандарту, устройство восстановления газа преобразователя перестает восстанавливать газ, закрывается клапан водородового уплотнения, а клапан бабочки на боковой стороне восстановления (основной клапан) трехстороннего переключающего клапана закрывается соответствующим образом. Предотвратить обратный поток переработанного газа.

3 、 Структурные характеристики

Два предельных переключателя, установленных на корпусе клапана этого клапана, используют индуктивные электрические приборы для сигналов обратной связи положения, чтобы обеспечить надежность взаимосвязанного действия между клапаном проверки водяного уплотнения и трехсторонним переключающим клапаном. В то же время его можно автоматически управлять и переключаться удаленно, а также можно управлять и переключаться на месте в качестве одной машины. Из -за использования герметизации на уровне воды уровень воды имеет решающее значение для этого клапана. Клапан контрольного уплотнения водяного уплотнения оснащен даткой на уровне воды и системой сигнализации уровня воды, которая может в любое время контролировать уровень воды. Клапан контрольного уплотнения водяного уплотнения также оснащен устройством для водоснабжения. Когда уровень уплотнения воды падает (когда в клапане нехватка воды) система тревоги на уровне воды отправляет сообщение на устройство водоснабжения для автоматического пополнения воды. Следовательно, он обладает высокой безопасностью и надежностью. Этот клапан принимает сварную структуру, которая проста по структуре и уникальна в процессе производства и сборки. Чтобы уменьшить крутящий момент открытия и закрытия клапана и увеличить скорость закрытия, противовеса установлена ​​с обеих сторон пластины клапана дугообразного клапана, что делает клапан гибким при открытии и закрытии и быстро при скорости переключения. Чтобы гарантировать, что клапан может нормально работать в условиях низкой температуры, в резервуаре для воды установлена ​​пароем.

2. Согласно обратной связи с условиями использования, при разработке клапана проверки уплотнения водяного уплотнения внутренний объем исходного корпуса клапана увеличивается, что приводит к увеличению объема уровня воды водяного уплотнения. Когда клапан закрыт, разность уровня воды между внутренней и внешней панелью дверной панели в форме дуги уменьшается, вызывая относительное увеличение высоты уровня воды в водоопечатательном уплотнении. Это может быть дополнительно увеличить в соответствии со стандартом GB6222-2005 «Правил безопасности газа промышленного предприятия», который предусматривает, что эффективная высота водяного уплотнения должна быть как минимум на 500 мм выше, чем рассчитанное давление газа.

3. Согласно характеристике частых открытия и закрытия клапанов проверки водяного уплотнения, уплотнение конца вала подвержено утечке. Следовательно, выступающая конструкция конечного уплотнения вала особенно важна. В этой конструкции применяется двойная структура уплотнения безопасности, объединяющая уплотнение упаковочного уплотнения и жидкого клея для обеспечения надежности уплотнения конца вала. Структурный принцип заключается в следующем: на основе исходного уплотнения конца вала добавляется полость, окружающая вал клапана, и вязкий жидкий клей впрыскивается в полость. В то же время гидравлическая система клея также содержит волокнистый материал. Когда вал клапана вращается, часть волокнистого материала обертывается вокруг вала клапана и вращается вместе с ним, образуя плавный вращающийся слой. Следовательно, зазор конечного вала устраняется, что делает производительность герметизации более стабильной и надежной.

4 、 Уведомление о заказе:

1. ① Название продукта и модель Клапана проверки уплотнения водяного уплотнения ② Диаметр Клапана Уплотнения водяного уплотнения ③ Клапан для проверки уплотнения водяного уплотнения поставляется с аксессуарами для правильного выбора для вас.

2. Если модель контрольного клапана водяного уплотнения уже была выбрана проектным устройством, пожалуйста, закажите непосредственно в нашем отделе продаж в соответствии с моделью клапана проверки водного уплотнения.

3. Когда ситуация использования очень важна или окружающая среда сложна, пожалуйста, предоставьте дизайн -чертежи и подробные параметры как можно больше, и эксперты нашей компании Huawei будут рассмотреть и контролировать их для вас. Если есть особые требования, мы также можем проектировать и производить в соответствии с вашими требованиями.
