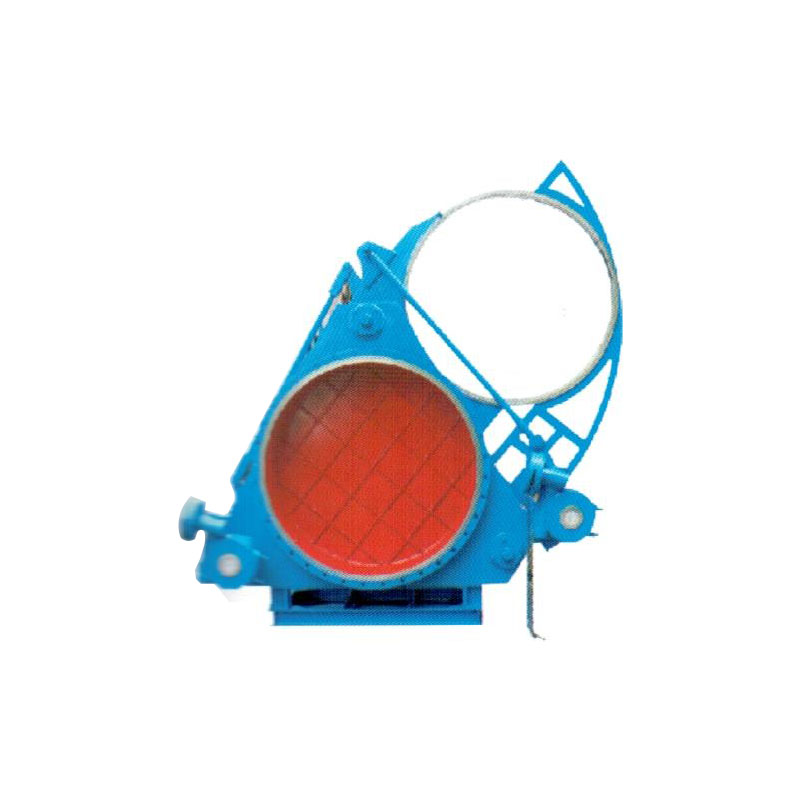

Слепые клапаны в форме вентилятора, также называемые клапанами очков, клапаны заслонки и клапаны вентилятора, представляет собой устройство, которое надежно отрезало газообразные носители в соответствии с требованиями GB6222-86 «Правил безопасности промышленного газа». Он используется в системе промышленных и горнодобывающих предприятий по газовой среде, муниципального введения, защиты окружающей среды и других отраслей, особенно для абсолютного отключения вредных, токсичных и легковоспламеняющихся газов. Он также подходит в качестве слепой пластины в конце трубопровода, чтобы сократить время обслуживания или облегчить соединение новой трубопроводной системы.
Эта слепого клапана в форме вентилятора имеет характеристики новой структуры, легкого веса, небольшого объема, удобной работы, быстрого действия и абсолютно надежных характеристик резки газа по сравнению с другим оборудованием клапана, которое абсолютно разрезано в трубопроводе.
Клапан состоит из корпуса левого клапана, корпуса среднего клапана, корпуса правого клапана, слепых секторов, пары винтовых гаек, компенсатора из нержавеющей стали, стержня браслета и т. Д. на основе, чтобы сформировать жесткую структуру. Корпус среднего клапана и корпус правого клапана соединены трубкой из нержавеющей стали, а тела левого и среднего клапана соответственно соединены тремя винтовыми стержнями с левой и правой трапециевидной нитью на обоих концах. Когда три винтовых стержня вращаются в направлении прямого направления (или в обратном направлении) одновременно, тела левого и среднего клапана сжимаются (или разделены). Среди трех винтовых стержней в середине верхней винтовой стержня установлена слепая пластина, а слепая пластина вращается вокруг оси. Следующие два винтовых стержня оснащены позиционным блоком слепой пластины в том же месте. Когда слепая пластина вращается, слепое пластину может быть предотвращена дрейфующим, а уплотнение резинового кольца поцарапано.
Основная техническая производительность:
| Technical performance |
|
|
|
|
| Nominal pressure MPa |
0.25 |
0.15 |
0.1 |
0.05 |
| Sealing test pressure MPa |
0.275 |
0.165 |
0.11 |
0.055 |
| Strength test pressure MPa |
0.4 |
0.225 |
0.15 |
0.075 |
| Applicable temperature ℃ |
Nitrile rubber |
Silicone Rubber |
fluororubber |
| <120 |
<250 |
<300 |
| Applicable medium |
Toxic, harmful and flammable gases such as gas |
| Use standard |
The size of the connecting flange conforms to the JB / T81-94 standard, and the test method complies with the GB / T13927-29 standard |
| Main parts and materials |
The valve body and valve plate are made of carbon steel; the connecting shaft and the retractor are made of carbon steel or stainless steel; the sealing ring is made of rubber |
