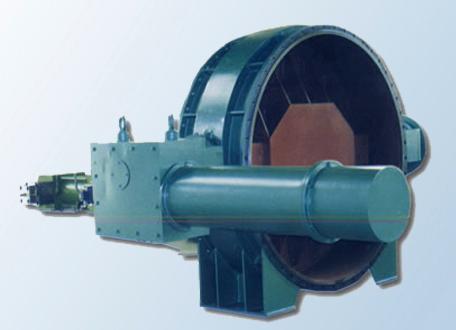

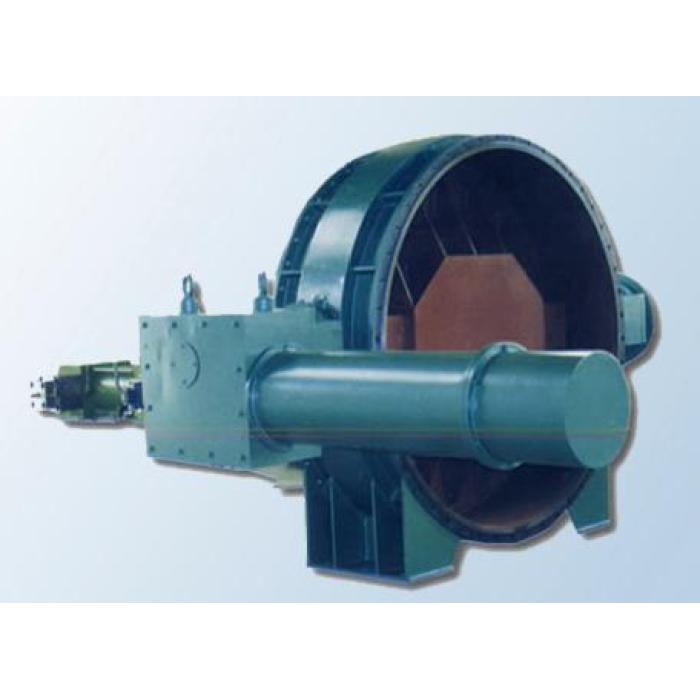

Гидравлический быстрый отключенный клапан

Тип продукта: KD743X, KD743W

Номинальное давление: 0,10 МПа (0,25)

Давление испытания прочности: 0,15 МПа (0,375)

Тестовое давление в уплотнении: 0,11 МПа (0,275)

Применимая температура: ≤200 ℃

Применимая среда: газ нагревательной печи, бласточная печь, газ преобразователя и т. Д.

Одностороннее время открытия и закрытия: DN≤1200, S≤2 секунды; DN≥1400 S≤3,5 секунды

Цель и характеристики

Краткий клапан отключения является специализированным устройством для системы выработки энергии для восстановления давления в TRT Blast. Он устанавливается последовательно с затвором клапана в передней части входа вентилятора осевого потока. Когда в системе выработки электроэнергии существует ненормальное состояние, оно может быстро отключить газовую циркуляцию в трубопроводе, тем самым защищая безопасность оборудования системы TRT. Его также можно использовать в других промышленных трубопроводах для отключения потока газовой среды. Его основные особенности:

(1) В клапане используются подшипники, которые являются гибкими при открытии и закрытии, а уплотнительное кольцо использует многослойные металлические жесткие уплотнения;

(2) Он принимает трехэкцентричную структуру, которая имеет функцию зажатия затяжкой при закрытии и компенсацию износа пары герметизации;

Устройство передачи применяет уникальный механизм сливного масла и дифференциальную гидравлическую пружинную силу, чтобы помочь в закрытии, обеспечивая быстрое закрытие клапана в то время, необходимое для клиента. Он также может быть настроен на медленное отверстие или медленное закрытие по мере необходимости;

Управляющая часть принимает электрическую коробку управления для централизованного управления, а часть новой гидравлической системы клапана разработана вместе с масляным цилиндром, что приводит к более компактной структуре и уменьшению стыки установки. В то же время он может удовлетворить потребности управления компьютерной программой, а клапан также может работать на месте в соответствии с потребностями.

(5) Устройство, путешествующее по клапану, удобно для проверки гибкости действия клапана во время нормальной работы, обеспечивая надежную работу при необходимости.

2. Стандарты приняты

Стандарт проектирования: GB/T12238-2008

Структурная длина: GB/T12221-2005

Тест давления: GB/T13927-2008

3. Основные технические параметры

Test pressure(MPa)	Nominal pressure (MPa)
	0.1	0.25
Shell test	0.15	0.375
Sealing test	0.11	0.275
Applicable temperature	≤250℃
Applicable medium	air, gas, etc

4 、 Материал названия части

Part name	Material
Valve body	carbon steel, stainless steel
Valve plate	carbon steel, stainless steel
Seal ring	multi-layer metal hard seal
Valve stem	stainless steel
Packing material	flexible graphite
